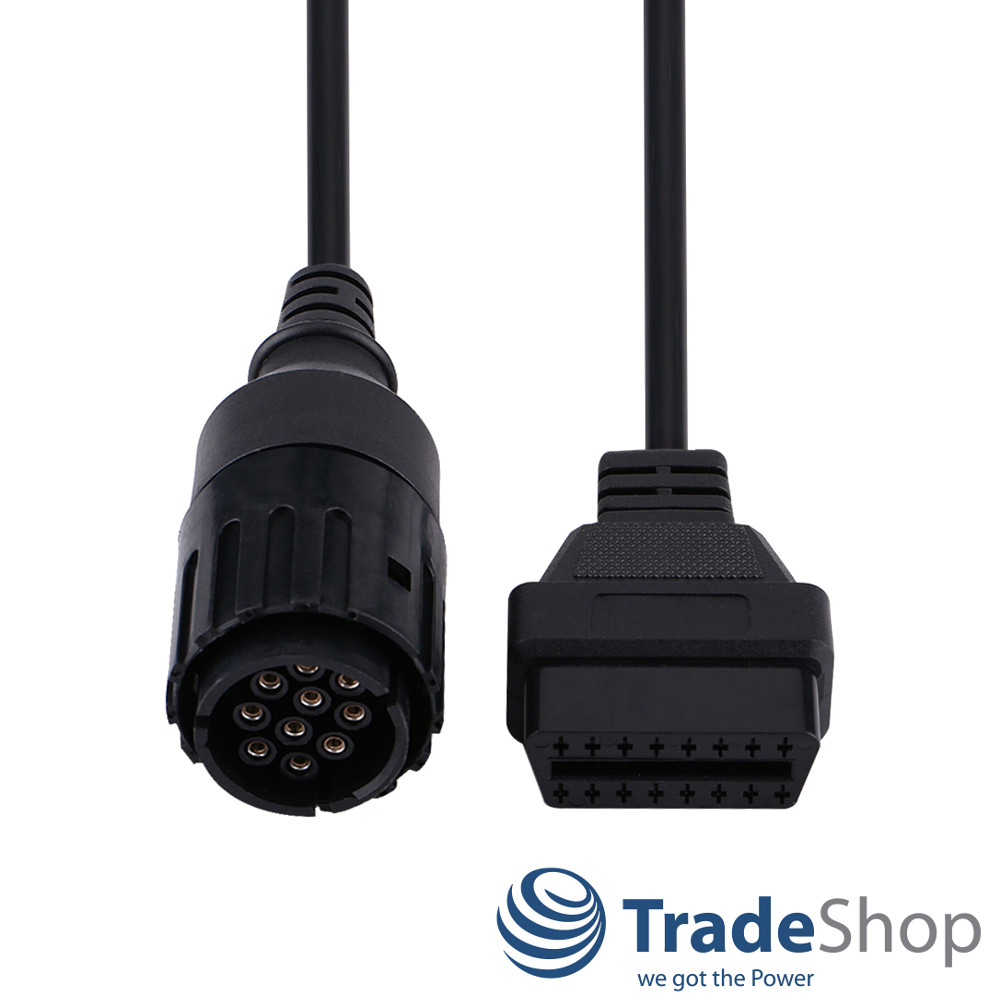

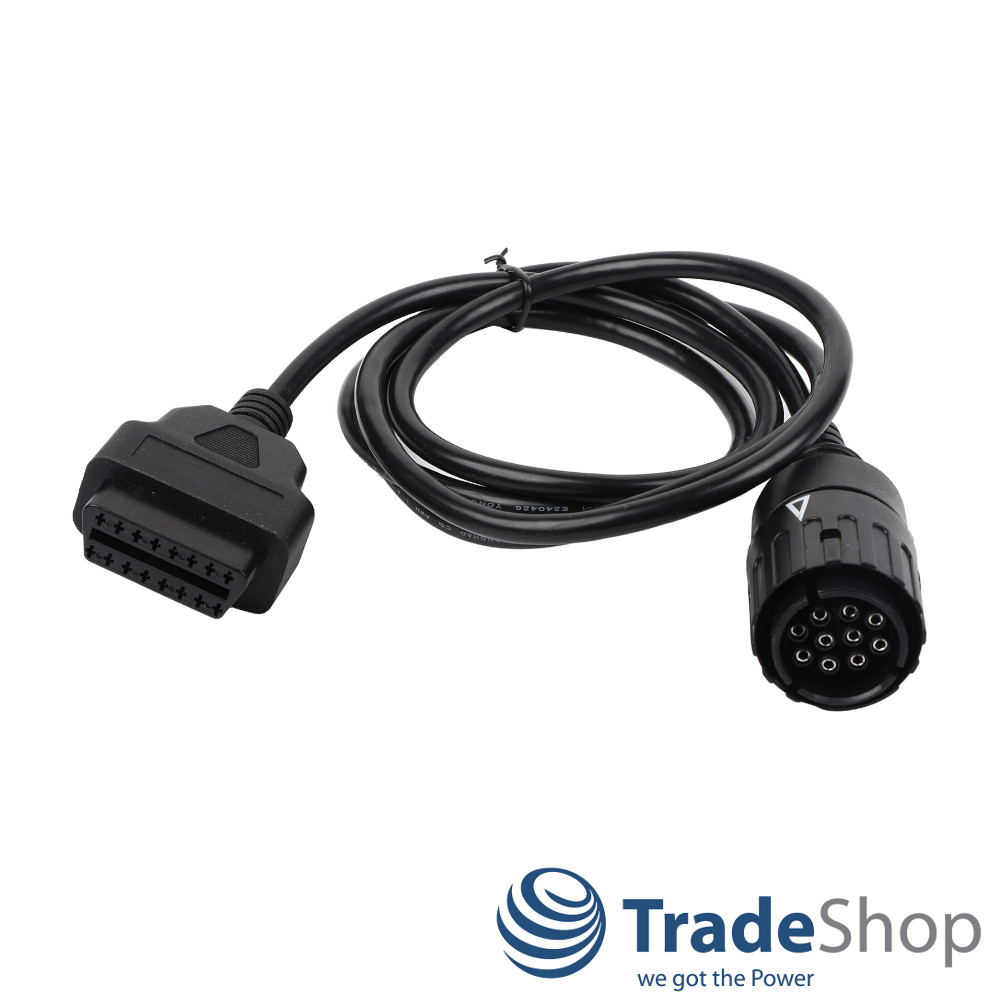

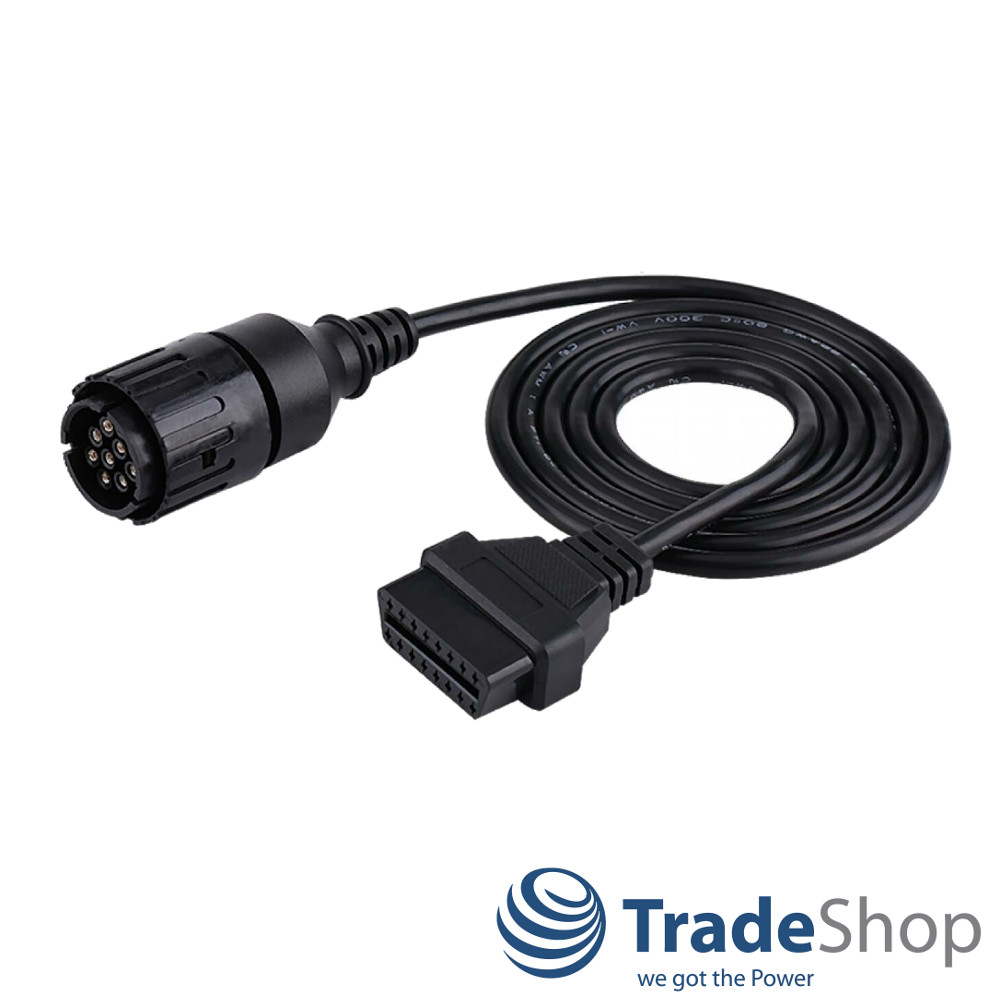

OBD2 Adapterkabel 16pin Normbuchse für BMW Motorräder mit 10pin Diagnosestecker

Mit diesem Verbindungskabel lässt sich Ihr aktuelles OBD2-Diagnosegerät schnell und einfach mit Ihrem BMW-Motorrad mit 10pin-Stecker verbinden, damit Sie u.a. Fehlerquellen diagnostizieren können.

Passend für alle BMW-Motorräder von Baujahr ca. 1998 bis 2016.


Kompatible Diagnosegeräte:

ICOM
UniCarScan UCSI-2000
OBDLink LX / MX
ELM327

und weitere


Passend für folgende Motorräder:

BMW
C-Serie:
K18 (C 600 Sport)
K19 (C 650 GT)

F-Serie:
K70 (F 700 GS)
K71 (F 800 S, F 800 ST, F 800 GT)
K72 (F 650 GS, F 800 GS)
K75 (F 800 GS Adventure)
K73 (F 800 R)
R13 (F 650 GS, GS Dakar)
K14 (F 650 CS)

G-Serie:
R13 (G 650 GS, G 650 GS Sertao)
K16 (G 450 X)
K15 (G 650 Xchallenge, Xmoto, Xcountry)

K-Serie:
K40 (K 1200 S, K 1300 S)
K43 (K 1200 R, Sport, K 1300 R)
K44 (K 1200 GT, K 1300 GT)
K48 (K 1600 GT, K 1600 GL)
K589 (K 1100 RS, K 1100 LT)
K589 (K 1200 RS, K 1200 LT)

R-Serie:
K50 (R 1200 GS)
K51 (R 1200 GS Adventure)
K52 (R 1200 RT)
K21 (R nineT)
K25 (R 1200 GS, R 1200 GS Adventure)
K26 (R 900 RT, R 1200 RT)
K27 (R 1200 R)
K28 (R 1200 ST)
K29 (R 1200 S, HP2 Sport)
K30 (R 1200 CL)
R21 (R 1150 GS, Adventure)
R22 (R 850 RT, R 1150 RT, R 1150 RS)
R28 (R850 R, R 1150 R, Rockster)
259C (R 850 C, R 1200 C, Montauk, Independent)
259 (R 1100 S, R 1100 RS)

Husqvarna
TR650 Strada / Terra
Nuda 900 / 900R

und alle weiteren mit 10pin Diagnosestecker

Pinbelegung:

• BMW Stecker Pin 1 (K-Line BMS) = OBD2 Buchse Pin 7

• BMW Stecker Pin 2 (K-Line ABS) = OBD2 Buchse Pin 8
• BMW Stecker Pin 4 (GND) = OBD2 Buchse Pin 4+5

• BMW Stecker Pin 6 (+12V) = OBD2 Buchse Pin 16

• BMW Stecker Pin 7 (CAN high) = OBD2 Buchse Pin 6

• BMW Stecker Pin 9 (CAN low) = OBD2 Buchse Pin 14

• BMW Stecker Pin 10 (Klemme 15) = OBD2 Buchse Pin 1


Technische Daten:

• Kabellänge: ca. 140 cm
• Farbe: Schwarz
• Anschluss A: BMW 10pin Normstecker
• Anschluss B: OBD2 16pol Normbuchse

Lieferumfang:
1x OBD2 Adapterkabel BMW 10 Pin auf 16pol
